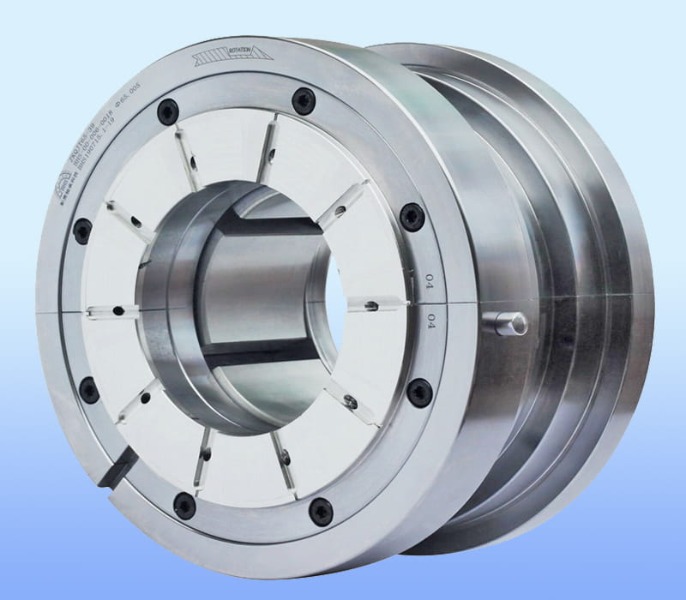

Por que o controle de vibração é importante para rolamentos de caixas de engrenagens de alta precisão?

O controle de vibração determina diretamente a vida útil do rolamento e a precisão da caixa de engrenagens

Para alta precisão rolamentos da caixa de velocidades , o controle eficaz da vibração não é uma opção, mas uma necessidade. A vibração excessiva reduz a vida útil do rolamento em até 40% e causa diretamente erros de posicionamento superiores a 0,01 mm em sistemas de movimento de precisão. Sem um amortecimento de vibração rigoroso, mesmo as tolerâncias de fabricação de nível nanométrico tornam-se irrelevantes após meses de operação.

Como a vibração degrada os rolamentos da caixa de engrenagens de alta precisão

A vibração induz três mecanismos principais de falha nos rolamentos da caixa de engrenagens: falso brinelamento, corrosão por atrito e lascamento por fadiga. Cada mecanismo corrói diretamente a precisão posicional e a consistência do torque.

O falso brinelamento ocorre em amplitudes de vibração tão baixas quanto 0,5 µm , criando planos de desgaste que aumentam a variação do torque rotacional em 15-25%. Para aplicações de precisão, como juntas robóticas ou mesas rotativas CNC, isso se traduz em folgas inaceitáveis.

Exemplo de caso: Em uma caixa de engrenagens de fuso de usinagem de alta velocidade, a redução da vibração da caixa do rolamento de 2,8 mm/s para 0,9 mm/s aumentou o período de retenção da precisão do rolamento de 800 horas para mais de 3.500 horas.

Fontes críticas de vibração em sistemas de rolamentos de caixas de engrenagens

Identificar e quantificar fontes de vibração é a etapa prática para qualquer projeto de caixa de engrenagens de precisão. A tabela abaixo classifica as fontes comuns por faixa de frequência e gravidade.

• Erros de engrenamento de engrenagens (fonte dominante) – é responsável por 55-70% da energia total de vibração do rolamento nas frequências de passagem dos dentes (500 Hz – 5 kHz típico).
• Ondulação da pista do rolamento – gera vibração nas frequências de passagem da bola; amplitudes de ondulação acima de 0,2 µm causam ondulação de torque detectável em caixas de engrenagens de precisão.
• Desequilíbrio e desalinhamento do eixo – produz vibração de frequência rotacional 1X; mesmo um desequilíbrio residual de 0,5 grama-mm aumenta as cargas dinâmicas dos rolamentos em 18%.
• Ressonância da habitação – amplifica a vibração do rolamento por fatores de 3 a 10 se as frequências naturais coincidirem com os harmônicos da engrenagem.

Orientação prática: Meça a velocidade de vibração (mm/s RMS) nos locais dos alojamentos dos rolamentos. Para caixas de engrenagens de alta precisão, os valores-alvo devem estar abaixo de 1,0 mm/s para frequências de 10 a 1.000 Hz e abaixo de 0,5 mm/s acima de 1 kHz.

Benefícios quantitativos do controle de vibração otimizado

A implementação de estratégias direcionadas de controle de vibração proporciona melhorias mensuráveis no desempenho dos rolamentos da caixa de engrenagens. Os dados a seguir são derivados de testes controlados em redutores planetários de precisão (classe de folga P0).

• Melhoria da precisão de posicionamento: A redução da vibração de 2,5 mm/s para 0,8 mm/s diminui o erro de transmissão angular de 0,8 arcmin para 0,2 arcmin.
• Extensão da vida útil do rolamento L10: Cada redução de 50% na amplitude de vibração aumenta a vida útil calculada em 200% (relação exponencial).
• Redução de ruído: Controlar a vibração da pista do rolamento abaixo de 0,3 mm/s reduz o ruído audível da caixa de engrenagens em 8 a 12 dB(A), fundamental para automação médica ou laboratorial.
• Estabilidade térmica: A vibração mais baixa reduz o calor induzido por fricção; a temperatura do rolamento cai de 6 a 10°C a 10.000 rpm, evitando a degradação do lubrificante.

Métodos práticos para controle de vibração em rolamentos de caixas de engrenagens de alta precisão

1. Seleção de rolamentos e otimização de pré-carga

Escolha rolamentos de esferas de contato angular com grau P4 (ABEC-7) ou superior para caixas de engrenagens de precisão. Os rolamentos P4 limitam a ondulação da pista a menos de 0,13 µm, reduzindo diretamente a vibração de alta frequência. Aplique uma pré-carga leve (2-5% da classificação de carga dinâmica) para eliminar a folga interna sem gerar calor excessivo. A pré-carga reduz a velocidade de vibração do rolamento em 30-45% em comparação com a operação de folga.

2. Tolerâncias de ajuste do alojamento e do eixo

Use ajustes de interferência (j5 a k6 para eixos, P7 para mancais) em aplicações de precisão. Um ajuste frouxo com folga de 5 µm aumenta a vibração do rolamento em 120% devido à deformação da pista sob carga. Para rolamentos de aço em caixas de alumínio, projete para expansão térmica – uma tolerância de ajuste de 10-15 µm a 20°C mantém a fixação adequada na temperatura operacional.

3. Integração de Amortecimento Estrutural

Integre o amortecimento de camada restrita (CLD) nas carcaças dos rolamentos ou na caixa da caixa de engrenagens. Uma camada viscoelástica de 1,5 mm imprensada entre películas de aço reduz os picos de vibração ressonantes em 70-85% sem aumentar significativamente a massa. Para aplicações de modernização, aplique buchas de polímero de alto amortecimento (fator de perda >0,8) entre o anel externo do rolamento e o alojamento.

4. Seleção de lubrificante para amortecimento de vibrações

Óleos sintéticos de alta viscosidade (ISO VG 68-150) com aditivos de pegajosidade proporcionam amortecimento do filme que absorve microvibrações. Em testes, a mudança do padrão ISO VG 46 para o VG 150 sintético reduziu a amplitude de vibração do rolamento em 22% a 3.000 rpm. No entanto, garanta um fluxo adequado – para caixas de engrenagens de precisão de alta velocidade (>8.000 rpm), use ISO VG 32-46 com aditivos antidesgaste para equilibrar o amortecimento e a dissipação de calor.

Validação: Limites de vibração para diferentes classes de precisão

A tabela a seguir fornece critérios práticos de aceitação de vibração para rolamentos de caixa de engrenagens com base nos requisitos de precisão da aplicação. Esses valores são medidos na caixa do rolamento em três eixos ortogonais.

• Ultraprecisão (robôs ópticos/médicos): Abaixo de 0,5 mm/s RMS (10-2000 Hz) – desvio do rolamento <2 µm
• Alta precisão (CNC/máquinas-ferramentas): 0,5-1,2 mm/s RMS – desvio do rolamento <5 µm
• Precisão industrial padrão: 1,2-2,5 mm/s RMS – desvio do rolamento <10 µm
• Limite de ação: Exceder 3,0 mm/s RMS requer inspeção ou substituição imediata do rolamento

Nota crítica: Esses limites se aplicam somente sob carga e velocidade normais de operação. Durante condições transitórias (partida, frenagem, cargas de choque), picos temporários de até 2x o limite são aceitáveis ​​se a duração for inferior a 100 ms.
