Sinais de danos nos rolamentos das almofadas inclináveis que você não deve ignorar

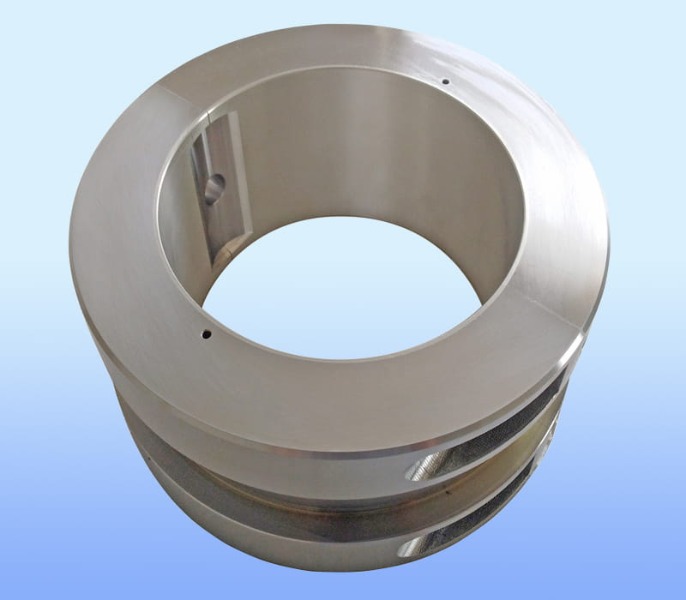

Rolamentos de almofadas inclináveis são componentes críticos em máquinas rotativas de alta velocidade, como turbinas a vapor, compressores de gás e grandes motores elétricos. Sua capacidade de fornecer desempenho rotordinâmico estável e acomodar desalinhamentos os torna indispensáveis ​​na indústria moderna. No entanto, como qualquer componente de precisão, os rolamentos das pastilhas inclináveis ​​são suscetíveis a danos ao longo do tempo. Ignorar os primeiros sinais de alerta pode causar falhas catastróficas no equipamento, tempo de inatividade não planejado e reparos dispendiosos.

Compreendendo o princípio operacional

Antes de identificar os modos de dano, é útil lembrar como funcionam os rolamentos das almofadas inclináveis. Cada almofada gira de forma independente, permitindo a formação de uma cunha hidrodinâmica independentemente da direção da carga ou da velocidade do eixo. Este projeto minimiza a rigidez do acoplamento cruzado e praticamente elimina a instabilidade do turbilhão de óleo. No entanto, a própria complexidade que lhes confere desempenho também introduz múltiplos mecanismos de falha. É essencial reconhecer a distinção entre padrões normais de desgaste e danos críticos.

Sinais visuais e físicos de desgaste

O método de diagnóstico acessível continua sendo a inspeção visual durante a manutenção programada. Ao examinar os rolamentos das pastilhas inclináveis, vários sinais físicos exigem atenção imediata.

Anormalidades na superfície da almofada

A camada de babbitt (metal branco) na superfície da almofada é a linha de defesa. Qualquer uma das seguintes anomalias indica danos progressivos:

Entre estes, fissuras e manchas são particularmente perigosas porque se propagam rapidamente sob operação contínua. Uma única almofada com manchas intensas pode transferir detritos para almofadas adjacentes, causando falhas em cascata.

Danos de pivô e apoio

Os rolamentos das pastilhas inclináveis dependem do movimento livre do pivô. Se o pivô (tipo esférico ou cilíndrico) apresentar achatamento, brinelamento ou corrosão, a almofada não poderá se alinhar corretamente. Uma almofada presa perde sua vantagem hidrodinâmica, causando distribuição desigual de carga e superaquecimento localizado. Inspecione os pontos de articulação para:

• Marcas de recuo de impacto repetido
• Perda da curvatura original
• Descoloração por aquecimento por fricção
• Qualquer sinal de corrosão por contato (pó marrom-avermelhado)

Sinais térmicos detectados durante a operação

Muitos mecanismos de danos em rolamentos de pastilhas basculantes originam-se de anomalias térmicas. Os sistemas modernos de monitoramento de condições podem capturar esses sinais antes que ocorram danos visíveis.

Propagação incomum de temperatura da almofada

Em um rolamento saudável, todas as pastilhas operam dentro de uma faixa estreita de temperatura sob carga constante. Uma única almofada mostrando uma temperatura 5–8°C acima de suas vizinhas sugere uma sobrecarga localizada ou uma limpeza em desenvolvimento. Por outro lado, uma almofada mais fria que outras pode ser descarregada devido ao desalinhamento ou ao travamento do pivô. Registre tendências de temperatura em vez de valores absolutos – um aumento gradual em uma almofada ao longo de semanas geralmente precede a falha.

Flutuações rápidas de temperatura

Se as temperaturas da pastilha oscilarem mais de ±3°C em minutos sem alterações de carga, suspeite de instabilidade da película de óleo ou vibração incipiente da pastilha. Isto é especialmente comum em rolamentos de pastilhas inclináveis ​​com carga leve, onde as pastilhas podem “chacoalhar” contra o pivô. Se não for resolvido, isso leva ao desgaste por atrito no pivô e eventual perda da posição da pastilha.

Mapeamento térmico da carcaça do rolamento

O uso de imagens térmicas em caixas de rolamentos pode revelar pontos quentes. Embora alguma geração de calor seja normal, uma zona quente localizada alinhada com uma pastilha indica atrito excessivo nessa pastilha. Compare padrões térmicos em rolamentos idênticos – o aquecimento assimétrico é um sinal de alerta confiável.

Assinaturas de vibração de danos no rolamento da almofada de inclinação

A análise de vibração é indiscutivelmente a ferramenta poderosa para detectar danos precoces em rolamentos de pastilhas basculantes sem interromper a produção. Padrões de frequência específicos correspondem a modos de falha distintos.

Atividade Subsíncrona

Uma das principais vantagens dos rolamentos de pastilhas inclináveis é a sua resistência ao turbilhão de óleo. Se você observar um forte componente de vibração em 0,4–0,48× velocidade de operação, não é o clássico turbilhão de óleo, mas pode indicar:

• Vibração da almofada devido à pré-carga insuficiente
• Ajuste de pivô solto permitindo pad hop
• Rolamento de problemas de liberação de habitação

Vibração subsíncrona persistente acima de 0,1 polegada/segundo de velocidade máxima justifica inspeção. Não descarte isso como “normal” para este tipo de rolamento – rolamentos de pastilhas inclináveis ​​saudáveis ​​operam com energia subsíncrona muito baixa.

Picos Síncronos e Harmônicos

O aumento da vibração da velocidade de funcionamento em 1x pode resultar de danos na superfície da pastilha que criam um ponto alto localizado. Por exemplo, uma pequena rachadura na sobreposição de babbitt pode causar um atrito uma vez por revolução cada vez que o eixo passa por aquela almofada. Da mesma forma, harmônicos 2× ou 3× aparecem quando a película de óleo se torna não linear devido ao desgaste da pastilha ou dano ao pivô.

Explosão de alta frequência

Explosões aleatórias de vibração de alta frequência (geralmente acima de 1000 Hz) sugerem contato intermitente de metal com metal. Isso é comum em rolamentos de pastilhas inclináveis ​​com severa perda de babbitt, onde o suporte de aço entra em contato com o eixo. Tais sinais são muitas vezes perdidos se o sistema de vibração estiver configurado apenas para tendência de amplitude geral.

Resultados da análise de lubrificantes

A análise do óleo fornece evidências indiretas, mas poderosas, de desgaste interno. Não limite os testes à contagem de partículas – vise indicadores específicos para rolamentos de pastilhas inclináveis.

Partículas Babbitt

Estanho, cobre e antimônio são os principais elementos do babbitt à base de estanho. Um aumento repentino nesses metais, especialmente em partículas maiores que 10 mícrons, indica desgaste ativo das pastilhas. Compare com os valores basais; qualquer duplicação acima de 100 horas de operação é significativa. Observe que as partículas de babbitt são macias e geralmente aparecem como flocos prateados e achatados ao microscópio.

Oxidação e Verniz

A degradação do lubrificante relacionada ao calor produz verniz e lama. Inclinar os rolamentos das pastilhas com fluxo inadequado ou folga excessiva das pastilhas gera pontos quentes localizados que oxidam o óleo próximo. Valores elevados de colorimetria de membrana (MPC) (>20) ou a presença de depósitos marrons em superfícies mais frias sugerem sofrimento térmico avançado. O verniz também pode fazer com que as almofadas grudem, criando um ciclo de feedback que acelera os danos.

Contaminação de água e partículas

Água acima de 500 ppm reduz drasticamente a capacidade de carga da película de óleo, acelerando a fadiga do babbitt. Enquanto isso, partículas duras (sílica das vedações, ferro de outros componentes) se fixam na superfície da pastilha, criando saliências contraproducentes que desgastam o eixo. A ferrografia de rotina pode distinguir entre desgaste de corte (partículas com arestas vivas) e desgaste de deslizamento (partículas arredondadas).

Mudanças nos parâmetros operacionais que sinalizam danos

Às vezes, os danos nos rolamentos de apoio inclináveis revelam-se através de mudanças no comportamento da máquina, em vez de medições diretas.

Torque inicial aumentado

Se a máquina exigir um torque maior que o normal durante a partida ou parada por inércia, suspeite de interferência na pastilha. Uma almofada inchada (devido ao rastejamento do babbitt) ou um pivô emperrado pode criar arrasto. Compare a corrente ou o torque de inicialização atual com os dados históricos – um aumento de 15% é um limite realista para investigação.

Temperatura de saída de óleo alterada

Sob carga e velocidade constantes, um rolamento saudável mantém uma temperatura de saída de óleo consistente. Um aumento gradual de 3–5°C sem alterações no ambiente ou na carga sugere aumento do atrito dentro do rolamento. Isto é especialmente notável em rolamentos de pastilhas inclináveis ​​com área de babbitt perdida, já que as pastilhas restantes suportam mais carga.

Padrões de ruído incomuns

Operadores experientes podem detectar danos através do som. Sons de clique ou batida na frequência de rotação do eixo indicam uma almofada que está solta em seu pivô. Um ruído de raspagem ou atrito durante o rolamento lento (engrenagem de giro) aponta para contato direto de metal com metal. Microfones ultrassônicos podem ampliar a audição humana para detectar fricção de alta frequência que precede ruídos audíveis em semanas.

Resumo dos indicadores de danos críticos

Para referência rápida, a tabela a seguir consolida os sinais urgentes que exigem desligamento imediato e inspeção dos rolamentos das pastilhas basculantes.

Medidas proativas para prevenir falhas catastróficas

Embora reconhecer sinais de danos seja crucial, evitá-los prolonga a vida útil do rolamento. Implemente as seguintes práticas para rolamentos de apoio inclinados:

• Mantenha a limpeza do óleo conforme ISO 16/13/10 ou melhor.
• Verifique a pré-carga e a folga da pastilha durante cada revisão.
• Use imagens térmicas trimestralmente para estabelecer padrões de linha de base.
• Dados de tendência de vibração semanalmente, em vez de mensalmente.
• Nunca exceda a classificação de carga específica do rolamento, especialmente durante operações transitórias.

Conclusão

Os rolamentos de pastilhas inclináveis são altamente confiáveis quando mantidos dentro dos parâmetros do projeto, mas não são imunes a danos. Os sinais discutidos – marcas visuais de desgaste, anomalias térmicas, padrões de vibração, trocas de lubrificantes e mudanças operacionais – formam uma estrutura de diagnóstico completa. Ignorar qualquer indicador único é um convite à deterioração progressiva. Por outro lado, o reconhecimento imediato permite uma intervenção direcionada, economizando semanas de inatividade e evitando danos catastróficos ao rotor. Para qualquer instalação que opere turbomáquinas de alta velocidade, treinar o pessoal para reconhecer esses primeiros sinais de danos nos rolamentos das pastilhas basculantes não é opcional – é essencial para a excelência operacional.
